更多>>愛普生為SMPTE292,424標準的高清攝像機搭配合適的晶振產品
來源:http://www.luck-168.com.cn 作者:帝國科技 2020年12月28
愛普生為SMPTE292,424標準的高清攝像機搭配合適的晶振產品
隨著物聯網,互聯網,人工智能,計算機等大勢之下,智能家居,智慧監控等已經在大勢的裹挾下逐漸融入我們的生活當中;但這樣的市場同樣也會(huì )增大對高清攝像機或者說是高清攝像頭的需求,那么在攝像模組上應該使用怎樣的石英晶振產品是必須要考慮的問題;對此,愛普生對于基于SMPTE292,424標準的高清攝像機有如下的產品應用解決方案.

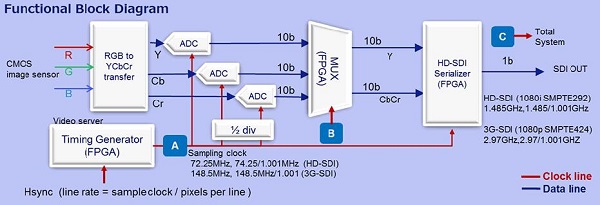

愛普生官方指出,如下茶農非常適合高清攝像機,如下表所示:
你會(huì )發現除了用于時鐘定位的32.768K晶振之外不是壓控振蕩器就是普通有源晶振,普通有源晶振甚至是帶差分輸出型號的,一定程度上可稱之為差分晶振,這些晶振的特性都有些什么呢?
VG-4231CA這是一款壓控晶振,它的頻率范圍是1-60MHz,典型電源電壓值為3.3V,除此之外還有5.0V,只是并不常用,在不同溫度下的頻率穩定值也不盡相同,最大可達±35ppm,輸出邏輯采用的是CMOS的方式.
VG-4513CA也是一款壓控晶振,不同于VG-4231CA的是這款產品是高頻的,頻率范圍在100到200之間,工作電壓也只有一個3.3V的典型值,輸出邏輯則是采用LV-PECL的方式,精度方面比VG-4231CA優越些,最高可達30ppm,所以這兩款產品在愛普生看來,VG-4513CA應應用于3D-SDI上,而VG-4231CA則更加適合高清-SDI,如此高下立顯.
至于后面的RX-8803LC, RX-4803LC實時時鐘,我想不用我多說大家也能夠明曉了吧,其實這也可以替換為32.768K的晶振產品,只是穩定性等各方面的性能未必能夠有實時時鐘好.
隨著物聯網,互聯網,人工智能,計算機等大勢之下,智能家居,智慧監控等已經在大勢的裹挾下逐漸融入我們的生活當中;但這樣的市場同樣也會(huì )增大對高清攝像機或者說是高清攝像頭的需求,那么在攝像模組上應該使用怎樣的石英晶振產品是必須要考慮的問題;對此,愛普生對于基于SMPTE292,424標準的高清攝像機有如下的產品應用解決方案.

類別 | 模型 | 頻率,特征 | 目的 |
VCXO | VG-4231CA | 72.25MHz(HD-SDI),寬拉范圍 | 74.25 / 1.001MHz(高清-SDI) |
VCXO | VG-4513CA | 148.5MHz(3G-SDI),LV-PECL輸出,低相位噪聲 | 148.5MHz / 1.001(3G-SDI) |
水晶OSC(SPSO) | XG-2102CA | 100MHz至700MHz,SAW振蕩器,LV-PECL或LVDS輸出 | 極低的抖動和低相位噪聲 |
實時時鐘 (晶體單元內置) |
RX-8803LC | 32.768kHz,I2C接口,內置DTCXO,高穩定性 | 保養 |
實時時鐘 (晶體單元內置) |
RX-4803LC | 32.768kHz,SPI接口,內置DTCXO,高穩定性 | 保養 |
VG-4231CA這是一款壓控晶振,它的頻率范圍是1-60MHz,典型電源電壓值為3.3V,除此之外還有5.0V,只是并不常用,在不同溫度下的頻率穩定值也不盡相同,最大可達±35ppm,輸出邏輯采用的是CMOS的方式.
VG-4513CA也是一款壓控晶振,不同于VG-4231CA的是這款產品是高頻的,頻率范圍在100到200之間,工作電壓也只有一個3.3V的典型值,輸出邏輯則是采用LV-PECL的方式,精度方面比VG-4231CA優越些,最高可達30ppm,所以這兩款產品在愛普生看來,VG-4513CA應應用于3D-SDI上,而VG-4231CA則更加適合高清-SDI,如此高下立顯.
