規格型號：65440897
頻率：32.768KHZ
尺寸：3.2*1.5mm
PDF
產品描述：FC-135R|X1A000141000500數據手冊|32.768KHZ|無線分時鐘模塊|12.5pF，尺寸為3215mm，頻率為32.768KHZ，負載電容12.5pF,頻率公差10ppm，EPSON晶振，無源諧振器，32.768KHZ晶振，貼片晶振，音叉晶體，水晶振動子，綠色環...

FC-135R|X1A000141000500數據手冊|32.768KHZ|無線分時鐘模塊|12.5pF，尺寸為3215mm，頻率為32.768KHZ，負載電容12.5pF,頻率公差10ppm，EPSON晶振，無源諧振器，32.768KHZ晶振，貼片晶振，音叉晶體，水晶振動子，綠色環保晶振，無源貼片晶振，SMD晶體，時鐘應用晶振，可穿戴產品專用晶振，低功耗子時鐘晶振，無線分時鐘模塊專用貼片晶振，X1A000141001600時鐘晶體，X1A000141001100無源晶體。

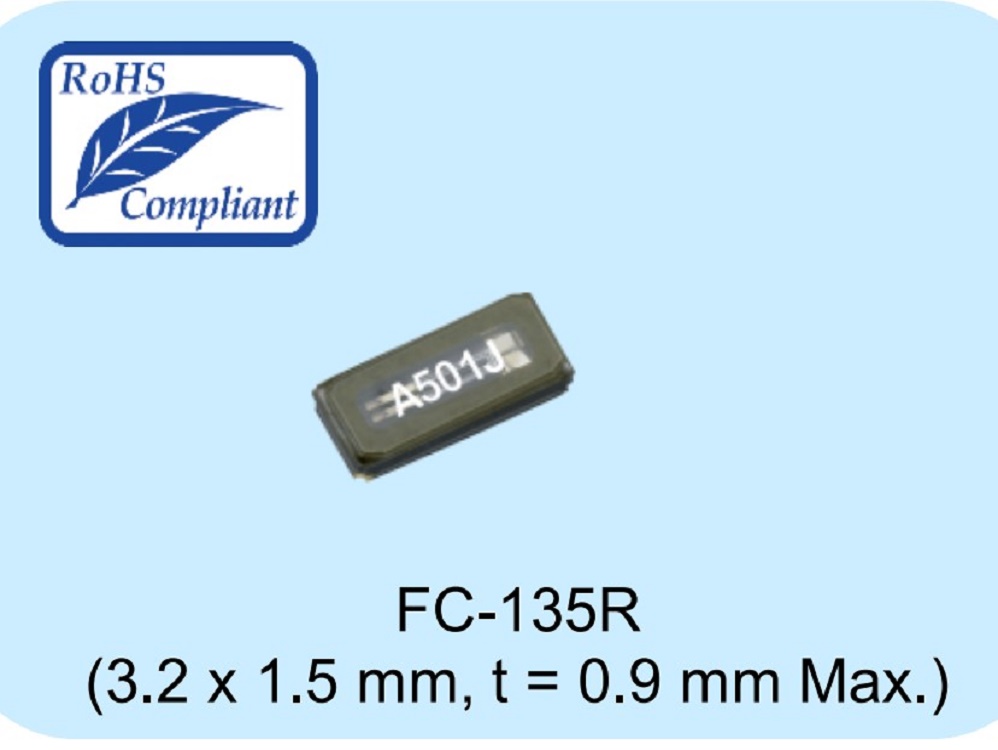

FC-135R無源晶振是愛普生廣泛采用的FC-135, 32.768kHz的低ESR (50kΩMax.)版本晶體單元。從消費設備到工業設備應用的MCU子時鐘和模塊的理想選擇。對于擴展的溫度范圍應用高達+105°C，產品可廣泛應用：可穿戴產品，低功耗mcu用于子時鐘，無線分時鐘模塊等領域。FC-135R|X1A000141000500數據手冊|32.768KHZ|無線分時鐘模塊|12.5pF.

FC-135R|X1A000141000500數據手冊|32.768KHZ|無線分時鐘模塊|12.5pF 參數表

愛普生晶振規格	單位	FC-135R晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ~100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.luck-168.com.cn
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

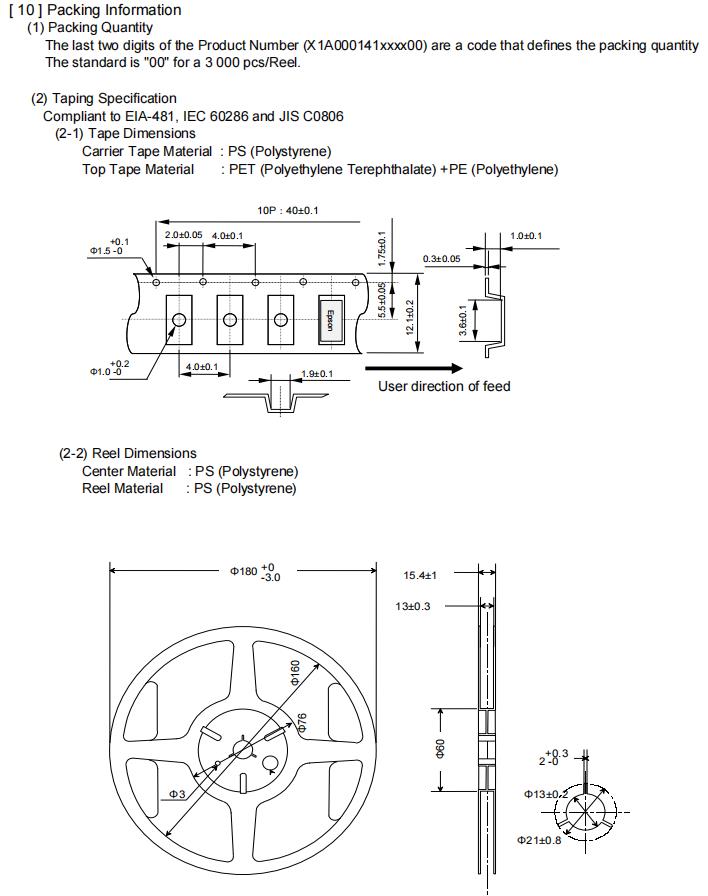

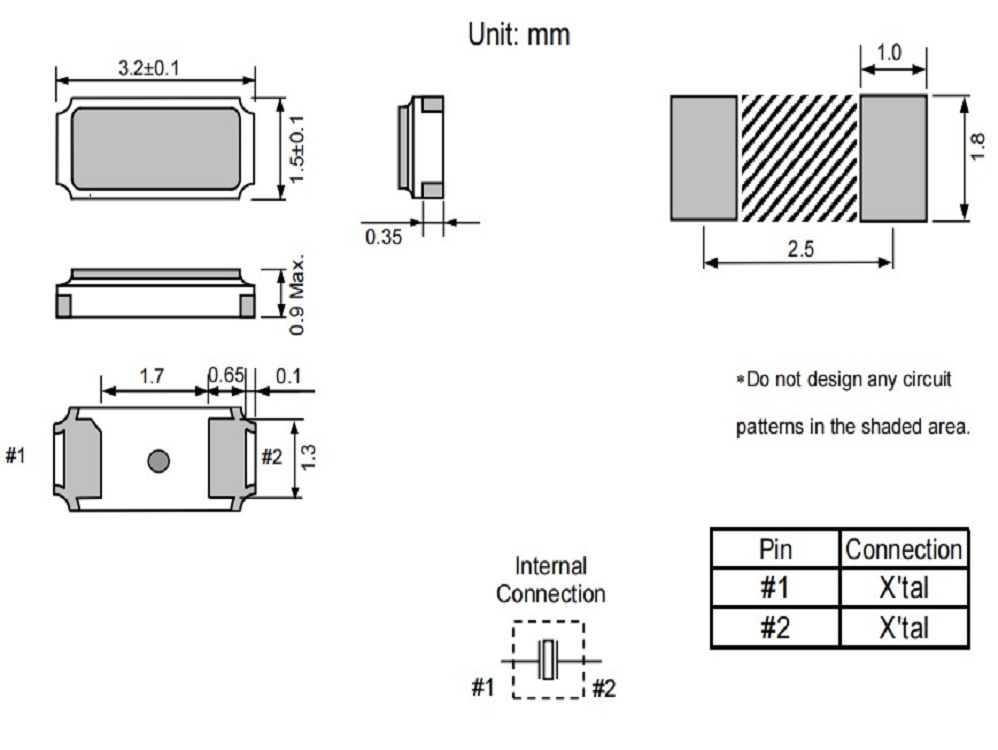

FC-135R|X1A000141000500數據手冊|32.768KHZ|無線分時鐘模塊|12.5pF 尺寸圖包裝圖

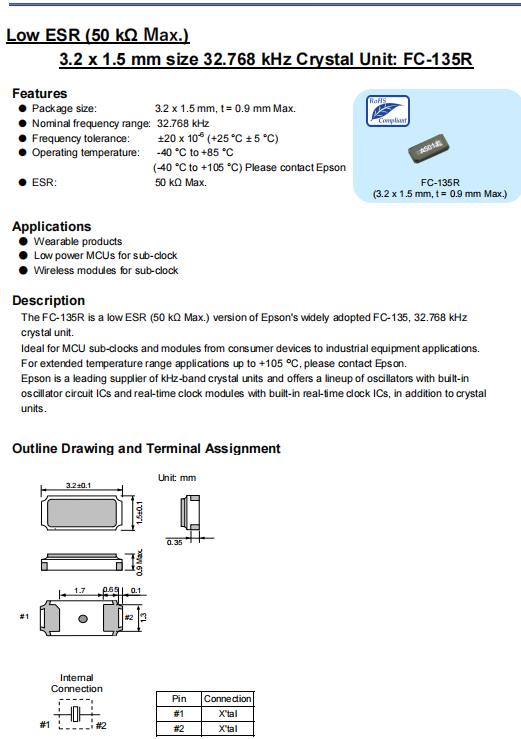

X1A000141000500晶振特點：

●包裝尺寸:3.2x1.5mm, t =0.9mm

●標稱頻率范圍:32.768kHz

●頻率公差:±20 × 10-6(+25°C±5°C)

●工作溫度:-40℃~+85℃

(-40°C至+105°C)請聯系我們

●ESR: 50kΩ最大。

更多相關的日本進口愛普生晶振型號

編碼	尺寸	型號	頻率	負載	頻率 @+25°C	工作溫度
X1A000141000100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000300	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000400	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141001100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-15.0 ppm	-40 to +85 °C
X1A000141001600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001900	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768KHZ晶振	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350000900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-8.0 ppm	-40 to +85 °C
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001700	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350001900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	-18.0/+22.0 ppm	-40 to +85 °C
Q13FC1350003900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350004900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350005700	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350006300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	18 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141002200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	18 pF	-20.0/+10.0 ppm	-40 to +85 °C
