更多>>- 規格型號:51977539
 - 頻率:27MHZ
 - 尺寸:1.6*1.2mm
 - 產品描述:Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體,日蝕晶振,歐美進口晶振,水晶振動子,SMD晶體,無源晶體,音叉晶體,型號EB1216,編碼EB1216JA10-27.000M-TR是一款金屬面貼片型的無源晶振,尺寸為1612mm,頻率27MHZ,精度1...

Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體
航欄(10).jpg)
   Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體,日蝕晶振,歐美進口晶振,水晶振動子,SMD晶體,無源晶體,音叉晶體,型號EB1216,編碼EB1216JA10-27.000M-TR是一款金屬面貼片型的無源晶振,尺寸為1612mm,頻率27MHZ,精度15ppm,負載10PF,工作溫度-40~+85°C,產品具備超高的可靠性能和穩定性能,常常用于物聯網計量,工業醫療保健,超小型設備,可穿戴設備,便攜式設備等領域.
				EB1216YA10-25.000M TR無源晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體

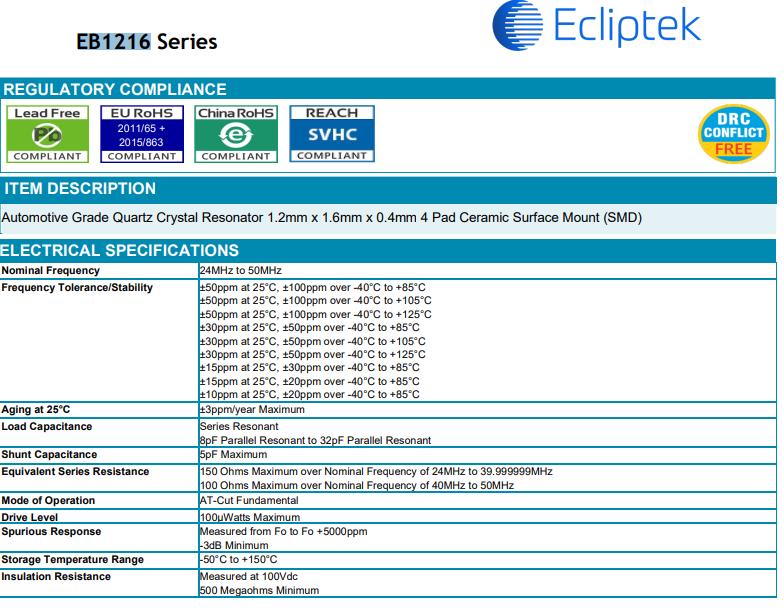

EB1216JA10-27.000M-TR音叉晶體晶振  參數表| 日蝕晶振規格 | 單位 | EB1216晶振頻率范圍 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 27MHZ | 標準頻率 |
| 儲存溫度 | T_stg | -40°C ~ +125°C | 裸存 |
| 工作溫度 | T_use | 40°C ~ +85°C | 標準溫度 |
| 激勵功率 | DL | 100μW Max. | 推薦:1μW ~ 100μW |
| 頻率公差 | f_— l | ±15 × 10-6 ,0°C ~ +85°C |
							+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.luck-168.com.cn/  |

| 頻率溫度特征 | f_tem | ±30 × 10-6 | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 10pF ~ ∞ | 超出標準說明,請聯系我們. |
| 串聯電阻(ESR) | R1 | 150 Ohms | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±3 × 10-6 / year Max. |
							+25°C,第一年 |

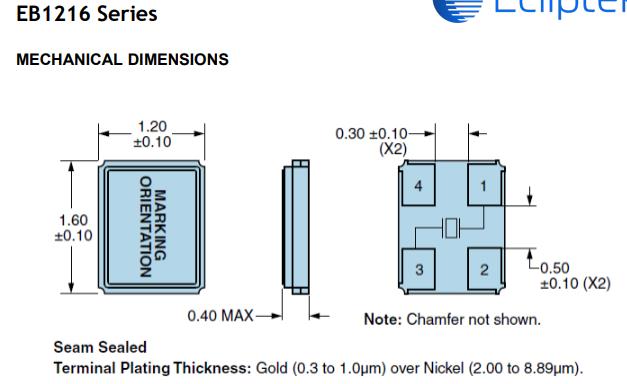

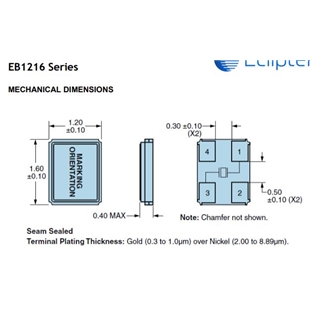

Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體  尺寸圖
EB1216JA10-27.000M-TR晶振   使用注意事項
		    耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體
	將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體
		   PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
	(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
		    存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體
	(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體
| 制造商零件編號 | 供應商 | 系列 | 類型 | 頻率 | 頻率穩定性 | 頻率容差 | 負載電容 |
| EB2532YA12-26.000M TR | Ecliptek | EB2532 | MHz 晶體 | 26 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-28.63636M TR | Ecliptek | EB2532 | MHz 晶體 | 28.63636 MHz | ±50ppm | ±30ppm | 12pF |
| EB1216JA10-27.120M TR | Ecliptek | EB1216 | MHz 晶體 | 27.12 MHz | ±30ppm | ±15ppm | 10pF |
| EB1216JA10-27.000M TR | Ecliptek | EB1216 | MHz 晶體 | 27 MHz | ±30ppm | ±15ppm | 10pF |
| EB1620YA10-32.000M TR | Ecliptek | EB1620 | MHz 晶體 | 32 MHz | ±50ppm | ±30ppm | 10pF |
| EB1620YA10-27.120M TR | Ecliptek | EB1620 | MHz 晶體 | 27.12 MHz | ±50ppm | ±30ppm | 10pF |
| EB1216YA10-27.000M TR | Ecliptek | EB1216 | MHz 晶體 | 27 MHz | ±50ppm | ±30ppm | 10pF |
| EB1216YA10-26.000M TR | Ecliptek | EB1216 | MHz 晶體 | 26 MHz | ±50ppm | ±30ppm | 10pF |
| EB1216YA10-25.000M TR | Ecliptek | EB1216 | MHz 晶體 | 25 MHz | ±50ppm | ±30ppm | 10pF |
| EA2025JA18-25.000M TR | Ecliptek | EA2025 | MHz 晶體 | 25 MHz | ±30ppm | ±15ppm | 18pF |
| EA3250MA10-14.7456M TR | Ecliptek | EA3250 | MHz 晶體 | 14.7456 MHz | ±20ppm | ±15ppm | 10pF |
| EB3250JA12-12.000M TR | Ecliptek | EB3250 | MHz 晶體 | 12 MHz | ±30ppm | ±15ppm | 12pF |
| EB3250JA12-24.000M TR | Ecliptek | EB3250 | MHz 晶體 | 24 MHz | ±30ppm | ±15ppm | 12pF |
| EA3250FA18-25.000M TR | Ecliptek | EA3250 | MHz 晶體 | 25 MHz | ±50ppm | ±30ppm | 18pF |
| E1SFA12-3.6864M TR | Ecliptek | E1S | MHz 晶體 | 3.6864 MHz | ±50ppm | ±30ppm | 12pF |
| EA2532LA18-32.000M TR | Ecliptek | EA2532 | MHz 晶體 | 32 MHz | ±30ppm | ±15ppm | 18pF |
| EA2532QA18-16.000M TR | Ecliptek | EA2532 | MHz 晶體 | 16 MHz | ±20ppm | ±15ppm | 18pF |
| EA2532LA18-12.000M TR | Ecliptek | EA2532 | MHz 晶體 | 12 MHz | ±30ppm | ±15ppm | 18pF |
| EA2532QA18-12.000M TR | Ecliptek | EA2532 | MHz 晶體 | 12 MHz | ±20ppm | ±15ppm | 18pF |
| EB2532JA12-25.000M TR | Ecliptek | EB2532 | MHz 晶體 | 25 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-32.000M TR | Ecliptek | EB2532 | MHz 晶體 | 32 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-20.000M TR | Ecliptek | EB2532 | MHz 晶體 | 20 MHz | ±30ppm | ±15ppm | 12pF |
| EB1620YA10-27.000M TR | Ecliptek晶振 | EB1620 | MHz 晶體 | 27 MHz | ±50ppm | ±30ppm | 10pF |
| EB2532JA12-24.576M TR | Ecliptek | EB2532 | MHz 晶體 | 24.576 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-26.000M TR | Ecliptek | EB2532 | MHz 晶體 | 26 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-12.000M TR | Ecliptek | EB2532 | MHz 晶體 | 12 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-12.288M TR | Ecliptek | EB2532 | MHz 晶體 | 12.288 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532JA12-16.000M TR | Ecliptek | EB2532 | MHz 晶體 | 16 MHz | ±30ppm | ±15ppm | 12pF |
| EB2532YA12-12.000M TR | Ecliptek | EB2532 | MHz 晶體 | 12 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-30.000M TR | Ecliptek | EB2532 | MHz 晶體 | 30 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-32.000M TR | Ecliptek | EB2532 | MHz 晶體 | 32 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-13.560M TR | Ecliptek | EB2532 | MHz 晶體 | 13.56 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-24.576M TR | Ecliptek | EB2532 | MHz 晶體 | 24.576 MHz | ±50ppm | ±30ppm | 12pF |
| EB2532YA12-16.000M TR | Ecliptek | EB2532 | MHz 晶體 | 16 MHz | ±50ppm | ±30ppm | 12pF |
| EB1216JA10-24.000M TR | Ecliptek | EB1216 | MHz 晶體 | 24 MHz | ±30ppm | ±15ppm | 10pF |
