- 規格型號：40844487
- 頻率：15.476~260MHz

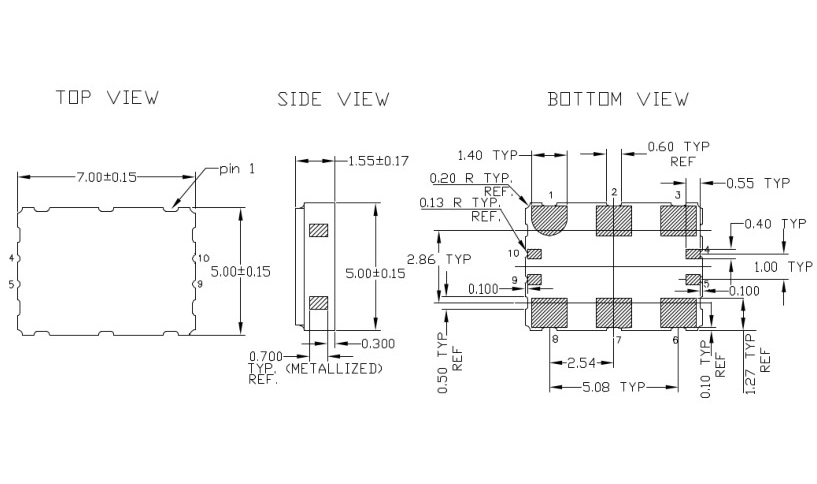

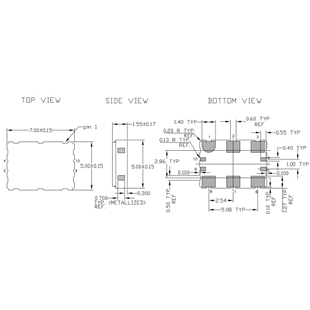

- 尺寸：7.0*5.0mm
- 產品描述：IDT晶振,8N0QV01晶振,VCXO壓控晶振,IDT在德國的全資子公司-IDT歐洲有限公司(前身為ZMDAG)運營其卓越的汽車中心。本公司卓越的子公司/中心是ts-16949，根據iso26262的標準，支持功能性安全要求。了解更多關于IDT的汽車...
IDT晶振,8N0QV01晶振,VCXO壓控晶振
.jpg)
IDT晶振,8N0QV01晶振,VCXO壓控晶振,IDT在德國的全資子公司- IDT歐洲有限公司(前身為ZMD AG)運營其卓越的汽車中心。本公司卓越的子公司/中心是ts - 16949，根據iso26262的標準，支持功能性安全要求。了解更多關于IDT的汽車質量。由于微電子器件的功率耗散，熱能的管理很重要，可以從任何電子產品中獲得最好的性能。一種微電子設備的工作溫度決定了產品的速度和可靠性。IDT積極提高產品和包裝，以產生最快、最可靠的設備。然而，由于產品性能往往受到其實現的影響，因此建議仔細考慮影響設備運行溫度的因素，以達到最好的效果。
IDT開發了與數字系統相結合的半導體解決方案，例如處理器和內存，彼此之間，以及物理世界。在IDT，我們認為作為一個行業領導者，我們在解決我們星球上一些最偉大的社會(huì )和環境挑戰方面發揮了關鍵作用。IDT致力于通過網站運營和產品開發，持續改進作為一個全球性的組織。
IDT的集成電路用于世界各地的通信、計算和消費行業。IDT總部位于加州圣何塞市，在世界各地都設有設計、運營和銷售設施。IDT晶振公司主要生產有源晶振,石英晶振等頻率元件.IDT晶振,8N0QV01晶振,VCXO壓控晶振.
| 型號 | 8N0QV01(VCXO) | |
| 輸出頻率范圍 | 15.476~260MHz | |
| 電源電壓范圍 | 2.5 to 3.3V | |
| 電源電壓（Vcc） | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | |
| 消耗電流 | +1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） | |
| 待機時電流 | - | |
| 輸出電壓 | 0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） | |
| 輸出負載 | 10kΩ//10pF | |
| 頻率穩定度 | 常溫偏差 | ±1.5×10-6 max.（After 2 reflows） |
| 溫度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option） |
|
| 電源電壓特性 | ±0.2×10-6 max.（VCC ±5%） | |
| 負載變化特性 | ±0.2×10-6 max.（10kΩ//10pF±10%） | |
| 長期變化 | ±1.0×10-6 max./year | |
| 頻率控制 | 控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V |
| 頻率控制極性 |
正極性 |
|
IDT晶振,8N0QV01晶振,VCXO壓控晶振.機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會(huì )受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
7-2:PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會(huì )影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會(huì )導致卷帶受到損壞.
熱影響
重復的溫度巨大變化可能會(huì )降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會(huì )導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會(huì )導致無法產生振蕩和/或非正常工作.
.JPG)
.JPG)
