規格型號：50953579
頻率：8~100MHZ

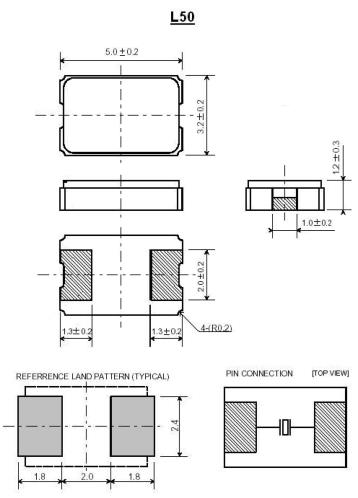

尺寸：5.0*3.2mm
PDF
產品描述：ITTI晶振,L50晶振,L5050-20.000-16晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定...

ITTI晶振,L50晶振,L5050-20.000-16晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

ITTI抱著簡單而創新的宗旨，為各客戶提供優質，經濟的石英電子，更希望成為各位客戶之長遠合作伙伴; 擁有全面，先進之石英晶體，包括，晶體濾波器(Crystal Filter)、陶瓷諧振器(Ceramic Resonator) 與及其他最先進之晶體振蕩器(Crystal Oscillator)…。等產品。我們擁有可媲美世界一級水平之能力及資源。ITTI是一間總部設于美國的跨國公司，同時亦承諾為客戶提供優質的服務。由于客戶已經不斷將他們的企業計劃轉移至亞洲地區，有見及此，管理層決定于2000年在香港設立地區總部，并引領專業的團體在管理、工程、營銷和銷售提供更好的服務給客戶。
ITTI令到每個生產基地都善用資源，而借此提高及供應最優質之產品，透過與生產線人員之緊密聯系，ITTI往往能夠為各位客戶生產其滿意之產品，也正是貫徹ITTI營運作風，無論在品質上，經濟上都絕不遜色世界一級之水平。基于前述之種種優勢，ITTI矢志在石英晶體行業內創出一番新氣象，希望能夠成為閣下最忠誠的廠商。我們致力為客戶生產質優而價廉之產品及提供完善之服務乃是ITTI一貫之宗旨。ITTI晶振,L50晶振,L5050-20.000-16晶振.

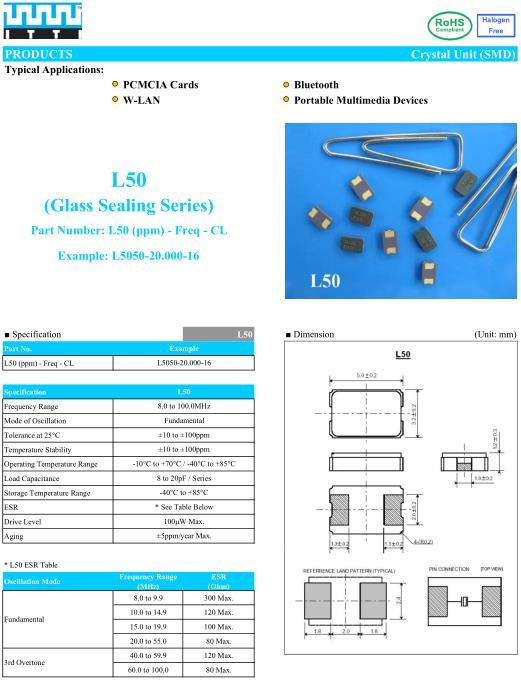

Specification	L50
Frequency Range	8.0 to 100.0MHz
Mode of Oscillation	Fundamental
Tolerance at 25°C	±10 to ±100ppm
Temperature Stability	±10 to ±100ppm
Operating Temperature Range	-10°C to +70°C / -40°C to +85°C
Load Capacitance	8 to 20pF / Series
Storage Temperature Range	-40°C to +85°C
ESR	* See Table Below
Drive Level	100μW Max.
Aging	±5ppm/year Max.
Oscillation Mode	Frequency Range(MHz)	ESR (Ohm)
Fundamental	8.0 to 9.9	300 Max.
	10.0 to 14.9	120 Max.
	15.0 to 19.9	100 Max.
	20.0 to 55.0	80 Max.
3rd Overtone	40.0 to 59.9	120 Max.
	60.0 to 100.0	80 Max.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.ITTI晶振,L50晶振,L5050-20.000-16晶振.
