更多>>- 規格型號:18772456
 - 頻率:32.768KHZ

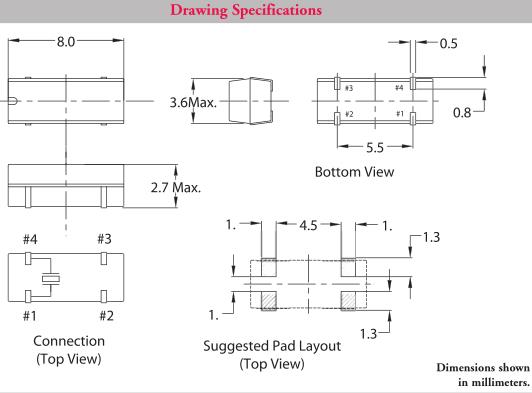

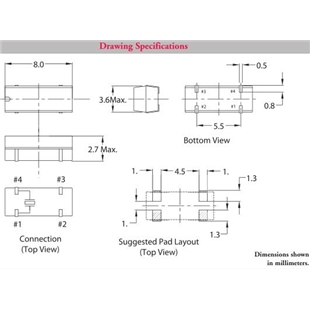

 - 尺寸:8.0*3.8mm
 - 產品描述:NEL晶振,NMP3晶振,NMP3-32.768-A-10W-AA-12.5pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普...

NEL晶振,NMP3晶振,NMP3-32.768-A-10μW-AA-12.5pF晶振
航欄(10).jpg)
    NEL晶振,NMP3晶振,NMP3-32.768-A-10µW-AA-12.5pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.NEL頻率控制是開發和制造前沿頻率控制產品的技術領導者。客戶選擇 NEL 為需要具有挑戰性性能規格(如超低相位噪聲、超低功耗和超高頻能力)的晶體振蕩器的應用提供最佳解決方案。NEL 的研究和產品開發工作支持在系統速度、帶寬、分辨率、精度和功耗方面突破性能界限的下一代客戶應用。我們的客戶受益于我們廣泛的低成本產品供應,這反映了具有全球競爭力的頻率控制解決方案。客戶技術人員可以依靠 NEL 為他們的應用選擇最佳頻率控制解決方案提供全面的技術支持。
NEL CRYSTAL被譽為石英晶體振蕩器的核心,并擁有美國和菲律賓兩個制造地點,專注生產耐爾32.768K晶振,有源晶振產品,頻率控制可根據客戶目標和要求優化石英晶體,一切以客戶需求為主.NEL晶振,NMP3晶振,NMP3-32.768-A-10µW-AA-12.5pF晶振.

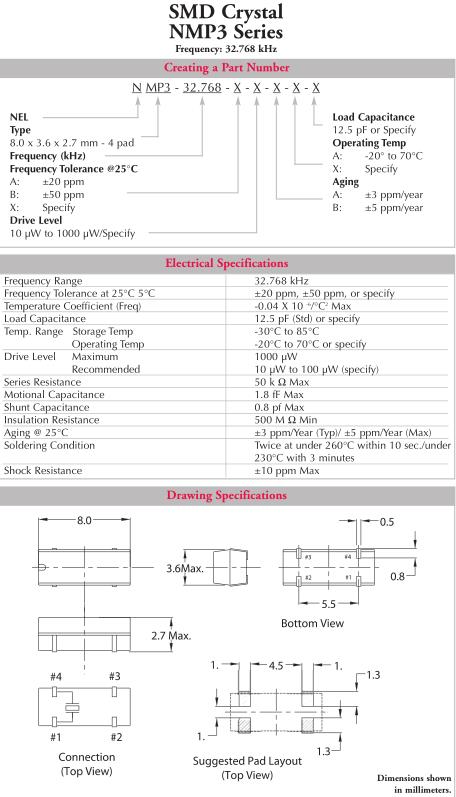

| Electrical Specifications | |
| Frequency Range | 32.768 kHz |
| Frequency Tolerance (at 25°C) | ±20 ppm, ±50 ppm, or specify |
| Temperature Coefficient (Freq) | -0.04 X 10-6 /°C 2 Max |
| Load Capacitance (C L ) | 12.5 pF (Std) or specify |
|
				Temp. Range Storage Temp Operating Temp  |

				 -30°C to 85°C -20°C to 70°C or specify  |

|
				Drive Level Maximum Recommended  |

				1000 µW 10 µW to 100 µW (specify)  |

| Series Resistance | 50 k Ω Max |
| Motional Capacitance | 1.8 fF Max |
| Shunt Capacitance | 0.8 pf Max |
| Insulation Resistance | 500 MΩ Min |
| Aging @ 25°C | ±3 ppm/Year (Typ)/ ±5 ppm/Year (Max) |
| Soldering Condition |
				Twice at under 260°C within 10 sec./under 230°C with 3 minutes  |

| Shock Resistance | ±10 ppm Max |
     耐焊性:
	      將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
	粘合劑
	請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
	機械振動的影響
	當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
	熱影響
	重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
	安裝方向
	振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
	通電
	不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
	負載電容
	有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).NEL晶振,NMP3晶振,NMP3-32.768-A-10µW-AA-12.5pF晶振.
