規格型號：79717096
頻率：32.768KHZ

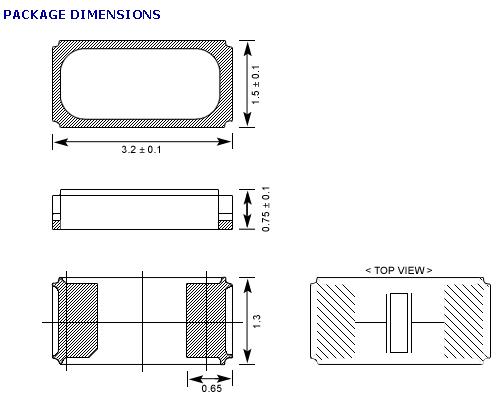

尺寸：3.2*1.5mm
PDF
產品描述：Oscilent晶振,229晶振,229-32.768K-SR-20-W-TR晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優...

Oscilent晶振,229晶振,229-32.768K-SR-20-W-TR晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

Oscilent已經完成了其最先進的RF濾波器和標準SAW濾波器制造生產設施的擴展。此次擴張使生產能力提高了26％以上，鞏固了Oscilent作為全球第四大SAW過濾器生產制造商的地位。
投資擴展到生產的各個方面，包括射頻濾波器和其他SAW濾波器工程能力。容量的增加以及其他開發工程師的招聘將進一步增強Oscilent對標準和定制RF濾波器和IF濾波器產品的快速周轉樣品的能力。額外的研發能力將降低定制產品的開發成本，并允許我們的客戶群更快地完成技術支持咨詢。
Oscilent是頻率控制產品的世界級制造商，包括創新和技術先進的移動通信設備，包括雙工器，RF濾波器和IF SAW濾波器產品。這種專業知識擴展到多媒體（DAB / DMB，CATV，DTV），無線電通信（WLAN，WLL，ISM頻段，GPS）以及衛星和彈藥通信。
Oscilent Crystal是全球頻率控制設備制造商,專注生產提供濾波器,石英晶體振蕩器,陶瓷諧振器和Oscilent Crystal產品類別中提供廣泛的優質產品.Oscilent晶振,229晶振,229-32.768K-SR-20-W-TR晶振.

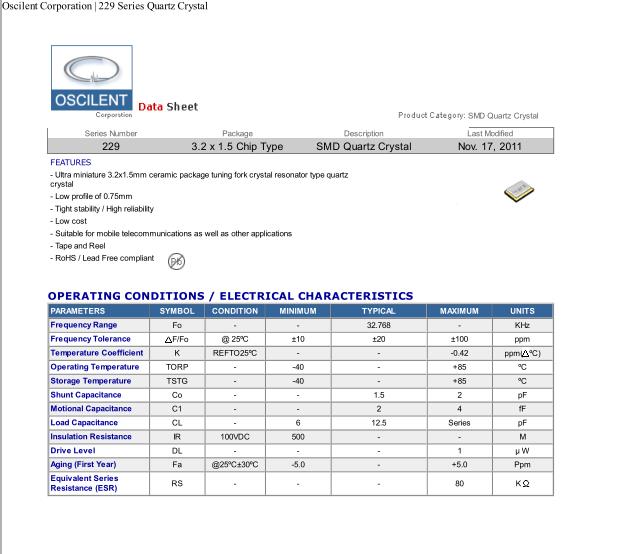

PARAMETERS	SYMBOL	CONDITION	MINIMUM	TYPICAL	MAXIMUM	UNITS
Frequency Range	Fo	-	-	32.768	-	KHz
Frequency Tolerance	△F/Fo	@ 25ºC	±10	±20	±100	ppm
Temperature Coefficient	K	REFTO25ºC	-	-	-0.42	ppm( △ºC)
Operating Temperature	TORP	-	-40		+85	ºC
Storage Temperature	TSTG	-	-40		+85	ºC
Shunt Capacitance	Co	-		1.5	2	pF
Motional Capacitance	C1	-	-	2	4	fF
Load Capacitance	CL	-	6	12.5	Series	pF
Insulation Resistance	IR	100VDC	500	-	-	M
Drive Level	DL	-	-	-	1	µ W
Aging (First Year)	Fa	@25ºC±30ºC	-5		+5	Ppm
Equivalent Series Resistance (ESR)	RS	-	-	-	80	ΩK

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Oscilent晶振,229晶振,229-32.768K-SR-20-W-TR晶振.
