- 規格型號：89328343
- 頻率：16~60MHZ
- 尺寸：2.0*1.6mm
- 產品描述：納卡晶振,CU210晶振,2016mm無源晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振...
納卡晶振,CU210晶振,2016mm無源晶振

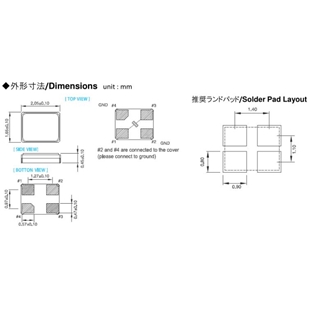

.jpg)
納卡晶振,CU210晶振,2016mm無源晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性?xún)r(jià)比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
納卡晶振發展歷程：
1979年1月10日 公司成立，都澀谷區道玄坂東京二丁目19版號設立了306獅子公寓號注冊，實收資本100萬日元的贊助資金4000000日元
1979年8月 資本金增加至1800萬日元，實收資本400萬日元
1981年11月 搬遷到東京都澀谷區13-10東3丁目北澤工業大樓3樓
1994年4月 搬遷至神奈川縣橫濱市中川都筑區1-17-22
1995年8月 實收資本1000萬日元
2007年11月1日 搬遷到神奈川縣橫濱市港北區的Shinyoshida-cho 6061
2008年2月13日 “神奈川標準”認證
2009年3月31日 在神奈川縣橫濱市港北區新Shin町570號的總公司工廠的建設
2014年6月30日 在 東京都千代田區黑部4-11 - 11成立新公司·Naka＆Co.，Ltd。（資本5000萬日元）
7月22日繼承前·納卡公司的所有業務和資產
NAKA晶振集團成立于1979年,主要生產石英晶振,石英晶體振蕩器,晶體濾波器等頻率元件,是一家采用模擬電路技術并擅長處理定制規格的石英晶體器件制造商.納卡晶振,CU210晶振,2016mm無源晶振.
1979年1月10日 公司成立，都澀谷區道玄坂東京二丁目19版號設立了306獅子公寓號注冊，實收資本100萬日元的贊助資金4000000日元
1979年8月 資本金增加至1800萬日元，實收資本400萬日元
1981年11月 搬遷到東京都澀谷區13-10東3丁目北澤工業大樓3樓
1994年4月 搬遷至神奈川縣橫濱市中川都筑區1-17-22
1995年8月 實收資本1000萬日元
2007年11月1日 搬遷到神奈川縣橫濱市港北區的Shinyoshida-cho 6061
2008年2月13日 “神奈川標準”認證
2009年3月31日 在神奈川縣橫濱市港北區新Shin町570號的總公司工廠的建設
2014年6月30日 在 東京都千代田區黑部4-11 - 11成立新公司·Naka＆Co.，Ltd。（資本5000萬日元）
7月22日繼承前·納卡公司的所有業務和資產
NAKA晶振集團成立于1979年,主要生產石英晶振,石英晶體振蕩器,晶體濾波器等頻率元件,是一家采用模擬電路技術并擅長處理定制規格的石英晶體器件制造商.納卡晶振,CU210晶振,2016mm無源晶振.
|

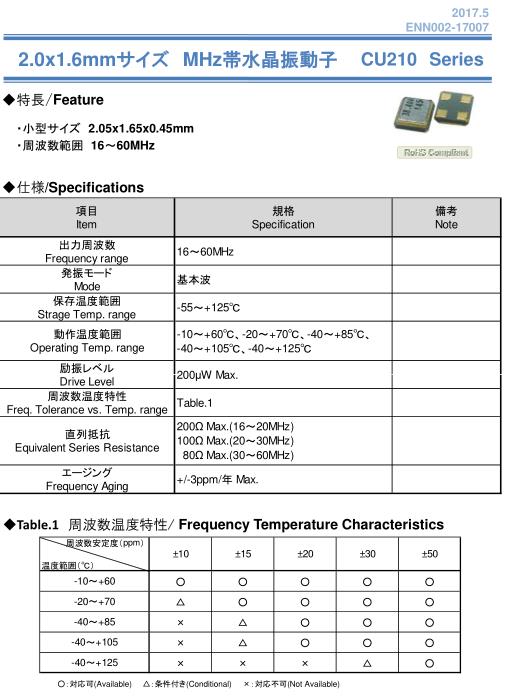

項目 Item |
規格 Specification |
備考 Note |
|
出力周波數 Frequency range |
16～60MHz | |
|
発振モード Mode |
基本波 | |
|
保存溫度範囲 Strage Temp. range |
-55～+125℃ | |
|
動作溫度範囲 Operating Temp. range |
-10～+60℃、-20～+70℃、-40～+85℃、 -40～+105℃、-40～+125℃ |
|
|
勵振レベル Drive Leve |
200µW Max. | |
|
周波數溫度特性 Freq. Tolerance vs. Temp. range |
Table.1 | |
|
直列抵抗 Equivalent Series Resistance |
200Ω Max.(16～20MHz) 100Ω Max.(20～30MHz) 80Ω Max.(30～60MHz) |
|
|
エージング Frequency Aging |
+/-3ppm/年 Max. |

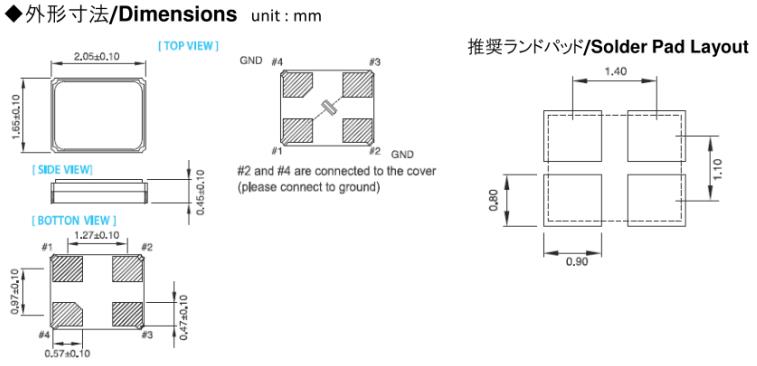

.jpg)
自動安裝時的沖擊：石英晶振自動安裝和真空化引發的沖擊會(huì )破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會(huì )因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。納卡晶振,CU210晶振,2016mm無源晶振.
