規格型號：24531592
頻率：13~110MHZ,35~220MHZ

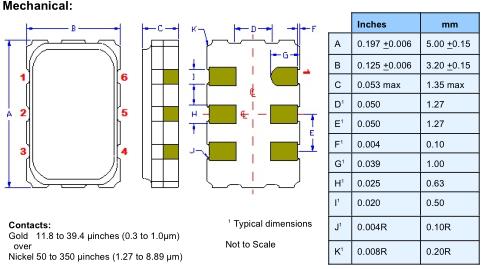

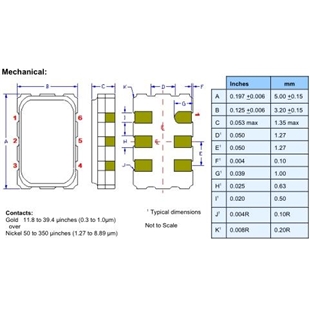

尺寸：5.0*3.2mm
PDF
產品描述：Pletronics晶振,LV55F晶振,LV55G晶振,有源六腳晶振,Pletronics晶振公司發展史：1979年,在美國華盛頓州成立了Pletronics公司,主營石英晶振,貼片晶振,有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器等...

Pletronics晶振,LV55F晶振,LV55G晶振,有源六腳晶振,Pletronics晶振公司發展史：

1979年,在美國華盛頓州成立了Pletronics公司,主營石英晶振,貼片晶振, 有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器等.
1981年P(guān)letronics晶振公司在韓國建立了一家獨資工廠
1997年通過BSI實現了ISO 9001:1994,符合歐盟環保要求.
2000年賣掉了韓國工廠.轉移到合同制造(鑄造廠)
2001年在華盛頓制造的PECL和LVDS振蕩器,使用FR4 PCB上的離散組件
2002年通過BSI實現了ISO 9001:2000,符合歐盟環保要求,開發出高頻基本晶體
2003年P(guān)letronics晶振公司在韓國和中國合資經營
2004年在5x7陶瓷中引入了較低成本的高頻率PECL和LVDS振蕩器,具有低抖動,低電源電壓,低功耗等特點.
2005年第一個合成的PECL和LVDS振蕩器106.25MHz和212.5MHz,高頻率石英晶體振蕩器具有高穩定性能,低功耗低抖動等特點.適用于高端精密設備中,比如高速光纖網絡,北斗衛星等.
2006年介紹了我們的LVDS系列石英晶體振蕩器,貼片晶振,有源晶振.
2007年合成振蕩器的合資企業建立
2008年為新興技術發布了重要的新產品,如超精密有源晶振,低損耗晶體振蕩器等.
2009年發展過程和精密TCXO溫補晶振,溫補晶體振蕩器的初步試生產
2010年引入OeXo®系列OCXO恒溫晶體振蕩器替代技術
2011年開發了LC振蕩器技術,投入到各種高端智能設備,GPS衛星導航,無線電基站, 北斗衛星導航等領域應用.
2013年引入GypSync®TCXO模塊
2014年引進100fs超低抖動的PECL / LVDS / HCSL J系列晶體振蕩器, 北斗導航溫補晶振,北斗GPS模塊晶體振蕩器
2015年推出了OeM8增強TCVCXO壓控溫補晶振,石英晶體振蕩器,貼片晶振.
2016年引進了50fS超低抖動的PECL / LVDS K系列振蕩器,石英晶體振蕩器,貼片晶振, (TCXO)溫補晶體振蕩器, 壓控晶體振蕩器（VCXO）.Pletronics晶振,LV55F晶振,LV55G晶振,有源六腳晶振.

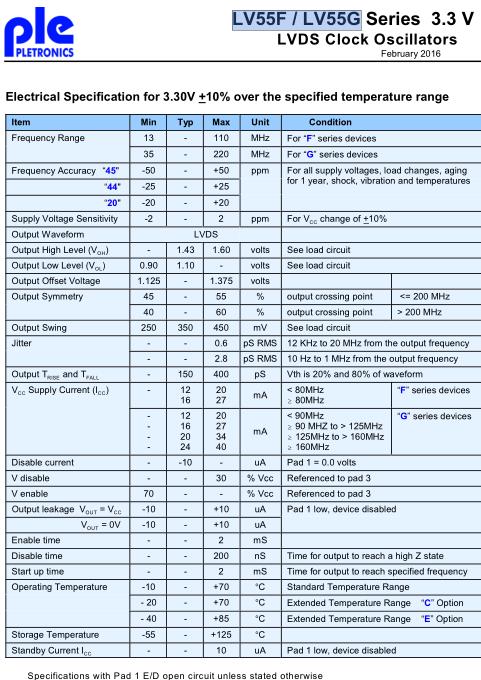

型號	符號	LV55F晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	13~110MHz
電源電壓	V_CC	3.3V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±25×10^-6 max,±20×10^-6 max.
保存溫度范圍	T_stg	-55~+125℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	V_OL	-
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20~80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247~0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125~1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

型號	符號	LV55G晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	35~220MHz
電源電壓	V_CC	3.3V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±25×10^-6 max,±20×10^-6 max.
保存溫度范圍	T_stg	-55~+125℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	V_OL	-
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20~80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247~0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125~1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz~20MHz]

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

Pletronics晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.

集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
Pletronics晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少溫補晶振,石英晶體振蕩器廢棄物等.
Pletronics晶振集團盡可能的采用無害的壓電石英晶體元器件、壓電石英晶體、有源晶體原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
Pletronics晶振根據需要,提高環境技術、材料和壓電石英晶體元器件、晶振,石英晶振,有源晶振,壓控振蕩器,壓電石英晶體、有源晶體產品的發展信息及環境管理活動的公開性.
減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.Pletronics晶振,LV55F晶振,LV55G晶振,有源六腳晶振.
