- 規格型號：95965080
- 頻率：8~160MHZ
- 尺寸：5.0*3.2mm
- 產品描述：Quarztechnik晶振,QTC5A晶振,QTC5A12.0000FBT3I30R晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高...

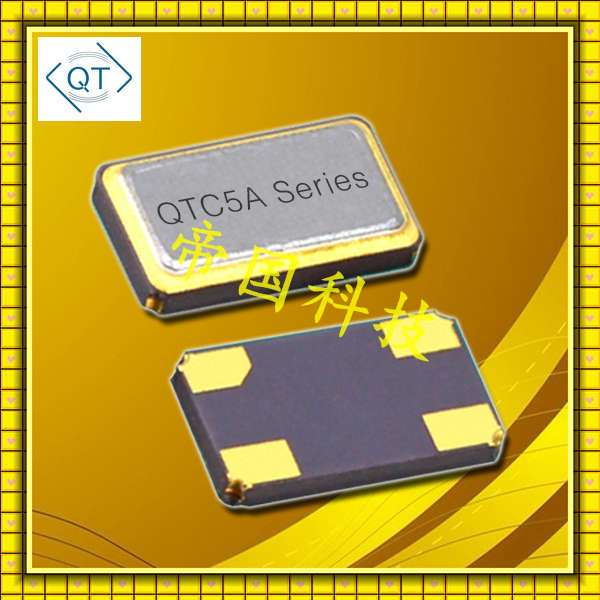

Quarztechnik晶振,QTC5A晶振,QTC5A12.0000FBT3I30R晶振
.jpg)
Quarztechnik晶振,QTC5A晶振,QTC5A12.0000FBT3I30R晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.Quarztechnik晶振公司作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。
Quarztechnik晶振是德國先進頻率控制元器件供應商代表,從業50多年來,Quarztechnik Crystal一直處于技術前沿的地位,夸克晶振是翻譯后的中文名字,目前在中國大陸市場嶄露頭,漸漸被業界更多人知道Quarztechnik晶振,并得到市場的認可,一直致力于研發生產更多優質的晶振產品,包括有源晶振,差分晶振以及石英晶體振蕩器等產品.Quarztechnik晶振,QTC5A晶振,QTC5A12.0000FBT3I30R晶振.

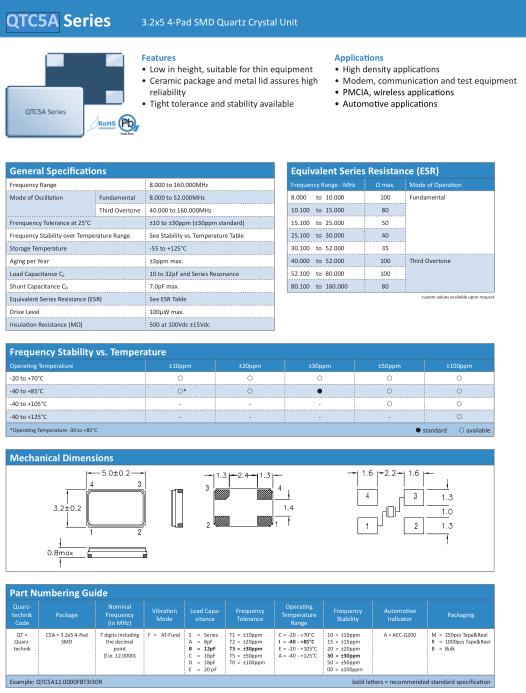

| General Specifications | ||
| Frequency Range | 8.000 to 160.000MHz | |
| Mode of Oscillation | Fundamental | 8.000 to 52.000MHz |
| Third Overtone | 40.000 to 160.000MHz | |
| Frenquency Tolerance at 25°C | ±10 to ±30ppm (±30ppm standard) | |
| Frequency Stability over Temperature Range | See Stability vs. Temperature Table | |
| Storage Temperature | -55 to +125°C | |
| Aging per Year | ±3ppm max. | |
| Load Capacitance C L | 10 to 32pF and Series Resonance | |
| Shunt Capacitance C 0 | 7.0pF max. | |
| Equivalent Series Resistance (ESR) | See ESR Table | |
| Drive Level | 100μW max. | |
| Insulation Resistance (MΩ) | 500 at 100Vdc ±15Vdc | |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會(huì )破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會(huì )破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會(huì )受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會(huì )降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會(huì )導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會(huì )導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會(huì )導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Quarztechnik晶振,QTC5A晶振,QTC5A12.0000FBT3I30R晶振.
