規格型號：83913146
頻率：32.768KHZ

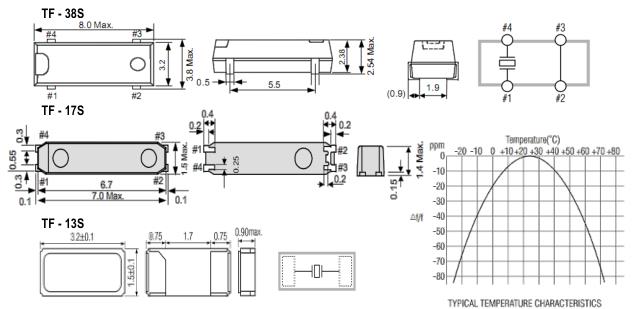

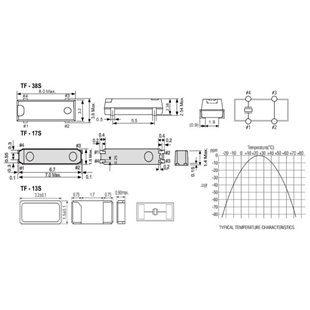

尺寸：7.0*1.5mm
PDF
產品描述：SHINSUNG晶振,TF-17S晶振,TF-17S-20-32.768KHz-12.5pF晶振,小體積SMD時鐘晶體振蕩器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣...

SHINSUNG晶振,TF-17S晶振,TF-17S-20-32.768KHz-12.5pF晶振,小體積SMD時鐘晶體振蕩器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

SHINSUNG晶振以顧客為中心，基于價值的管理，人類和諧的價值
我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高產品質量穩定，穩定性高。
產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。
Shinsung SAW Electronics在新的加工和測試結構設備上的投資確保公司將繼續提供卓越的設計，并提供持續的新產品流，以滿足客戶在當前和未來的需求。
我們將繼續追求質量管理，為客戶提供高品質的產品和服務.
SHINSUNG Crysta成立于1990年,并開始生產石英晶振,濾波器,石英晶體振蕩器,向客戶提供最新的最新的新松貼片晶振或通孔型晶振單元,時鐘有源晶振,溫補晶振等晶振產品,一直以供應優質晶振產品為信念,不斷給社會創造價值.SHINSUNG晶振,TF-17S晶振,TF-17S-20-32.768KHz-12.5pF晶振.

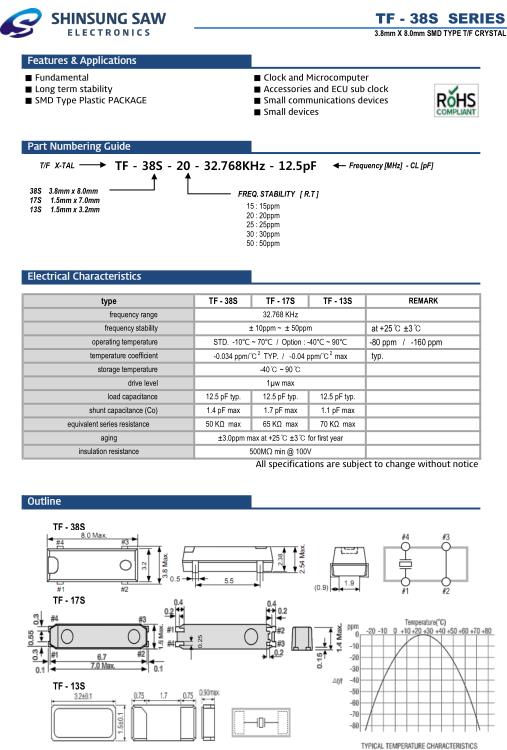

type	TF - 17S			REMARK
frequency range	32.768 KHz
frequency stability	± 10ppm ~ ± 50ppm			at +25℃ ±3℃
operating temperature	STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃			-80 ppm / -160 ppm
temperature coefficient	-0.034 ppm/℃ 2 TYP. / -0.04 ppm/℃ 2 max			typ.
storage temperature	-40℃ ~ 90℃
drive level	1µw max
load capacitance	12.5 pF typ.	12.5 pF typ.	12.5 pF typ.
shunt capacitance (Co)	1.4 pF max	1.7 pF max	1.1 pF max
equivalent series resistance	50 KΩ max	65 KΩ max	70 KΩ max	fundamental
aging	±3.0ppm max at +25℃ ±3℃ for first year
insulation resistance	500MΩ min @ 100V
All specifications are subject to change without notice

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。SHINSUNG晶振,TF-17S晶振,TF-17S-20-32.768KHz-12.5pF晶振.
