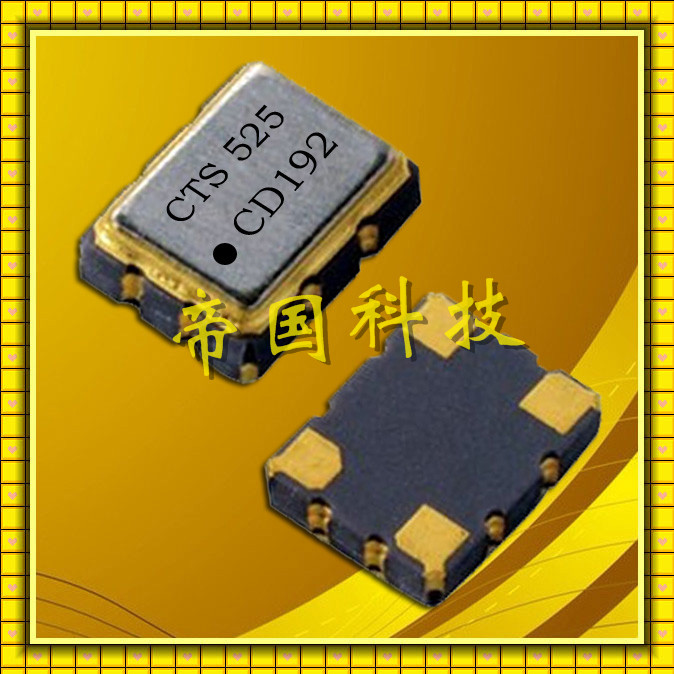

規格型號：17861513
頻率：10.0~40.0MHZ
尺寸：3.2*2.5mm
PDF
產品描述：CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通...

525貼片晶體,3225M溫補振蕩器,汽車專用CTS晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

晶振規格參數	型號525
頻率范圍	10.0 MHz to 40.0 MHz
頻率公差25℃	±0.5 ppm, ±1.0 ppm, ±2.5 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±1 ppm, ±2 ppm, ±0.2ppm, ±8 ppm
工作溫度范圍	-20°C to +70°C ,-40°C to +85°C
電壓	2.5V,3.0V,3.3V
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +100°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum
