- 規格型號：19678993
- 頻率：1.0~125.0MHZ

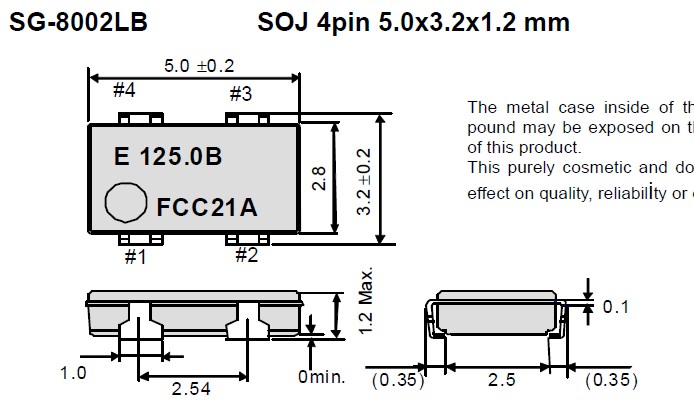

- 尺寸：5.0*3.2mm
- 產品描述：SG-8002LB晶振,耐高溫晶振,愛普生民用晶振,愛普生還準備了SG-8000系列專用編程工具SG-WriterII.SG-WriterII是另售商品,支持Windows（*1）7,其售價也更為合理.顧客可以使用本編程工具,只要選擇程序上所需的頻率、輸出條...
SG-8002LB晶振,耐高溫晶振,愛普生民用晶振
.jpg)
SG-8002LB晶振,耐高溫晶振,愛普生民用晶振,愛普生還準備了“SG-8000”系列專用編程工具“SG-WriterII”.“SG-WriterII”是另售商品,支持Windows（*1）7,其售價也更為合理.顧客可以使用本編程工具,只要選擇程序上所需的頻率、輸出條件和驅動電壓,寫入內建的存儲器（PROM）,就能夠簡單地設定頻率.該編程工具可以讓顧客自身立即獲得所需頻率的石英晶體振蕩器,從而有助于大幅度縮短新產品的開發和評估時間.
| 晶振參數 | 符號 | SG-8002LB |
| 標準頻率 | fo | 1.0MHZ to 125.0MHZ |
| 電源電壓 | Vcc | 4.5V~5.5V |
| 存儲溫度 | T_stg | -55℃ ~ +125℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃/-40℃ ~ +85℃ |
| 頻率穩定度 | F_tol | ±50.0×10-6 Max |
| 輸出禁用電流 | I_dis | 16 mA MAX |
| 待機電流 | I_std | 50 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 4 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5 ×10-6 /years Max |
石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：
-R≧ 3~10 Max ESR. ,若-R低于3倍時會(huì )因石英諧振器與電路的匹配
不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
