規格型號：19269530
頻率：8.0~100.0MHZ

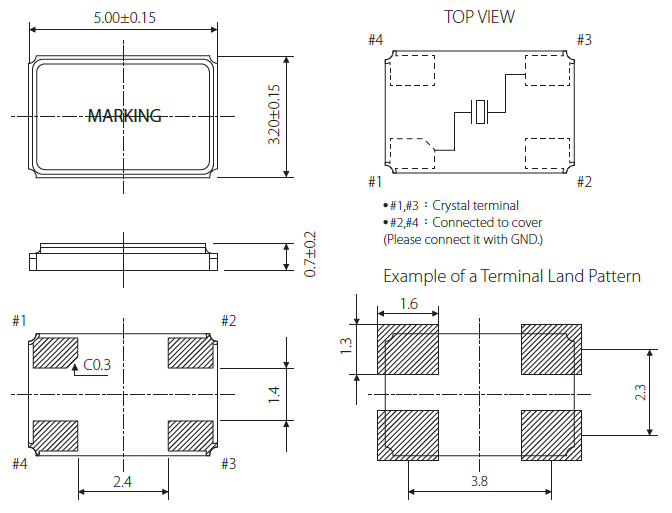

尺寸：5.0*3.2mm
PDF

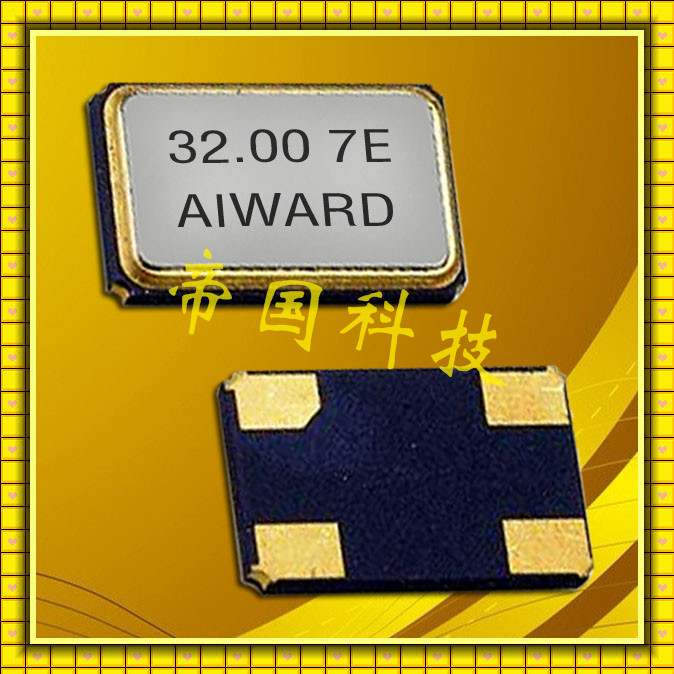

產品描述：貼片晶振SX-5032,SX-6035晶體,SX-7050,希華無源晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型薄型是對應陶瓷諧振器（偏差大）和...

貼片晶振SX-5032,SX-6035晶體,SX-7050,希華無源晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

希華晶振參數	石英晶振SX-5032
標準頻率范圍	8.0~100.0MHZ
儲存溫度	-40°C~ +90°C
工作溫度	-10°C~ +70°C
激勵功率	10μW (100μW max)
精度	±20 ppm
頻率溫度特征	±30×10-6(-10∼+70℃), ±50×10-6, ±100×10-6
負載電容	Series,10pF,12pF,16pF
串聯電阻（ESR）	60Ω: 8.000~10.999MHZ 50Ω: 11.000~11.999MHZ 40Ω: 12.000~24.999MHZ
頻率老化	±3 ×10^-6 / year Max.

1. 驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

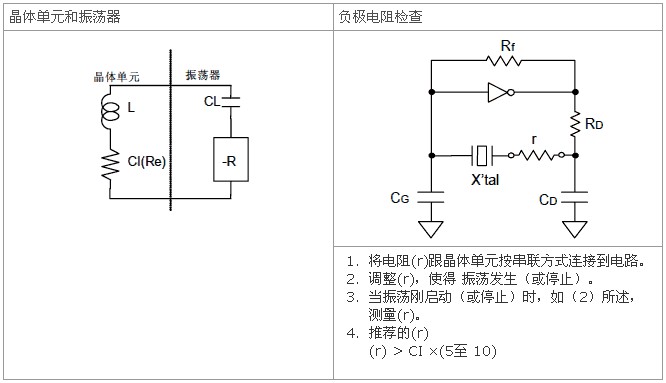

2. 振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

希華晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
