更多>>- 規格型號:46272137
 - 頻率:1~133MHZ
 - 尺寸:5.0*3.2mm
 - 產品描述:AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速...

AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振
.jpg)
    AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.我們的名字AXTAL代表一個先進適用的XTAL產品,其中“XTAL”是“水晶”的常見縮寫。我們公司AXTAL成立于2003年,是由物理學家兼電子工程師Bernd Neubig從之前的TELE QUARZ分離出來的。其員工擁有超過80年的石英晶體行業的累積經驗和專業知識.
AXTAL的業務活動遵循以下原則:
客戶滿意度是我們的首要目標,也是我們成功的前提
最大的靈活性,以支持和滿足客戶的特殊要求
堅定承諾確保并始終如一地提高我們的質量,可靠性和可靠性
在我們的產品,設計和制造方法中應用并推動先進技術
Beeing并保持頻率控制和壓電傳感器的專家
德國AXTAL晶振憑借完善的質量管理體系(QMS)確保其產品的高質量和可靠性,并在質量管理手冊(QMH)中進行了記錄和修復.在貼片晶振,有源晶振,石英晶體等產品設計階段已經達到巔峰時期,并且持續創新與突破自我,使得在業界知名度大漲.AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振.

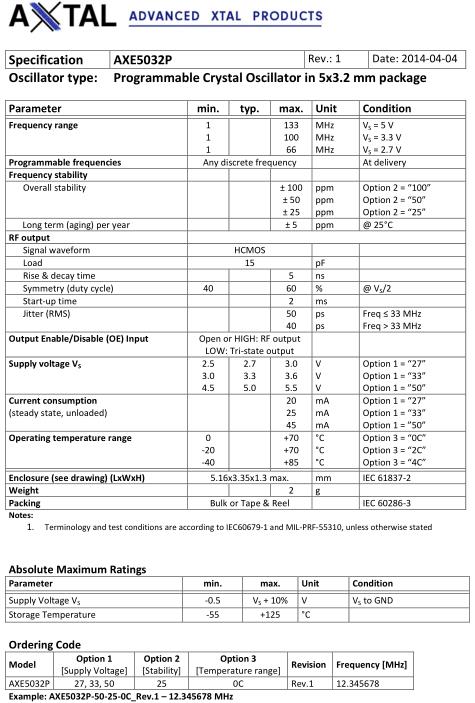

| Parameter | min. | typ. | max. | Unit | Condition |
| Frequency range | 1 | 133 | MHz | V S = 5 V | |
| 1 | 100 | MHz | V S = 3.3 V | ||
| 1 | 66 | MHz | V S = 2.7 V | ||
| Programmable frequencies | Any discrete frequency | MHz | At delivery | ||
| Frequency stability | |||||
| Overall stability | ±100 | ppm | Option 2 = “100” | ||
| ±50 | ppm | Option 2 = “50” | |||
| ±25 | ppm | Option 2 = “25” | |||
| Long term (aging) per year | ±50 | ppm | @ 25°C | ||
| RF output | |||||
| Signal waveform | HCMOS | ||||
| Load | 15 | pF | |||
| Rise & decay time | 5 | ns | |||
| Symmetry (duty cycle) | 40 | 60 | % | @ V S /2 | |
| Start‐up time | 2 | ms | |||
| Jitter (RMS) | 50 | ps | Freq ≤ 33 MHz | ||
| 40 | ps | Freq > 33 MHz | |||
| Output Enable/Disable (OE) Input |
				Open or HIGH: RF output LOW: Tri-state output  |
			||||
| Supply voltage V S | 2.5 | 2.7 | 3.0 | V | Option 1 = “27” |
| 3.0 | 3.3 | 3.6 | V | Option 1 = “33” | |
| 4.5 | 5.0 | 5.5 | V | Option 1 = ”50” | |
|
				Current consumption (steady state, unloaded)  |
			20 | mA | Option 1 = “27” | ||
| 25 | mA | Option 1 = “33” | |||
| 45 | mA | Option 1 = ”50” | |||
| Operating temperature range | 0 | +70 | °C | Option 3 = “0C” | |
| ‐40 | +70 | °C | Option 3 = “2C” | ||
| ‐40 | +85 | °C | Option 3 = “4C” | ||

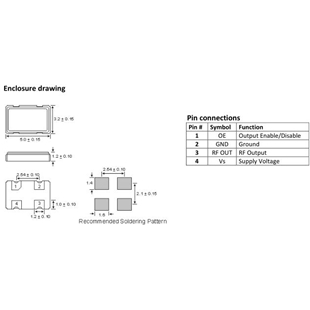

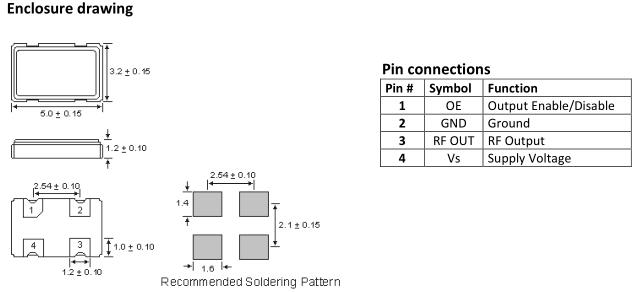

| Enclosure (see drawing) (LxWxH) | 5.16x3.35x1.3 max. | mm | IEC 61837‐2 | ||
| Weight | 2 | g | |||
| Packing | Bulk or Tape & Reel | IEC 60286-3 | |||
     耐焊性:
	      將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
	粘合劑
	請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
	機械振動的影響
	當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
	熱影響
	重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
	安裝方向
	振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
	通電
	不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
	負載電容
	有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振.
