規格型號：46441105
頻率：114.285MHz

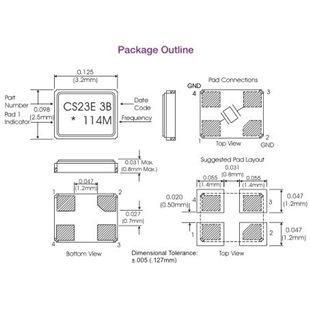

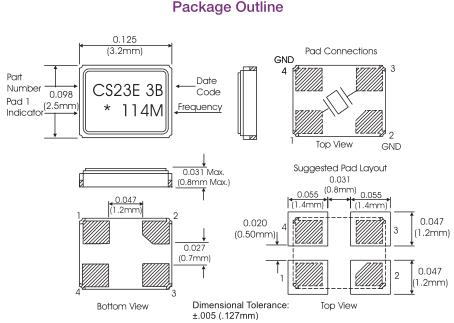

尺寸：3.2*2.5mm
PDF
產品描述：康納溫菲爾德晶振,CS-023E晶振,CS-023E-114.285M晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石...

康納溫菲爾德晶振,CS-023E晶振,CS-023E-114.285M晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

CONNOR-WINFIELD公司集團是一家美國私營的電子產品制造商。公司成立于20世紀60年代，在那個社會大變革的時代，主要致力于設計和制造石英定時電路和振蕩器，應用于各種電子應用。在20世紀90年代，CONNOR-WINFIELD晶振公司已經將生產產品擴展到其它領域。CONNOR-WINFIELD的頻率控制產品廣泛用于各種不同產品，包括電信，LAN和WAN產品，計算機以及其它微處理器和電子設備。康納溫菲爾德晶振公司專注于設計定制和半定制頻率控制產品，同時還提供廣泛的標準振蕩器產品和非晶體振蕩器。

Connor-winfield晶振系列的TCXO溫度補償晶體振蕩器具有卓越的性能，出色的一致性和穩定的長期特性，使得其成為要求苛刻的通信，數據通信和電信應用中成為首選。所有的推薦封裝類產品都具有正弦波和HCMOS輸出，并且商用到擴展或工業溫度范圍。
康納溫菲爾德(Connor Winfield)已經設計出具有低相位噪聲和低抖動的高穩定性和可靠性的OCXO振蕩器。
康納溫菲爾德晶振公司是美國一家專業生產進口石英晶體振蕩器,石英晶體的晶振品牌,客戶遍布世界五十多個國家并得到所有用戶的一致認可.康納溫菲爾德晶振,CS-023E晶振,CS-023E-114.285M晶振.

Parameter	Minimum	Nominal	Maximum	Units	Notes
Output Frequency (Fo)	-	114.285	-	MHz
Frequency Calibration (@25°C)	-20	-	20	ppm
Frequency Stability vs. Change in Temperature
	-20	-	20	ppm
Operating Temperature Range:	-40	-	85	°C
Operation Mode	3rd Overtone
Cut	AT Cut
Aging	-3	-	3	ppm/Year
Shunt Capacitance: (Co)	-	-	2.5	pF
Load Capacitance: (CL)	-	18	-	pF
Equivalent Series Resistance @ 25 °C	-	-	50	Ohms
Drive Level	-	100	200	uW
Insulation Resistance	-	500	-	Mohm	@ 100 Vdc
Storage Temperature:	-55	-	125	°C

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.康納溫菲爾德晶振,CS-023E晶振,CS-023E-114.285M晶振.
