更多>>- 規格型號:36313465
 - 頻率:1~40MHZ
 - 尺寸:5.0*3.2mm
 - 產品描述:彼得曼晶振,SMD-VCXO4晶振,SMD-VCXO4-05032-350WS100E-27.000MHZT晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動...

彼得曼晶振,SMD-VCXO4晶振,SMD-VCXO4-05032-350WS100E-27.000MHZT晶振
航欄(10).jpg)
    彼得曼晶振,SMD-VCXO4晶振,SMD-VCXO4-05032-350WS100E-27.000MHZT晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.PETERMANN-TECHIK 代表質量和創新。有了我們,您可以從一個來源獲得一切。從我們內部工程部門的合格設計服務到 具有卓越、一致的質量和性能的創新產品。利用經驗豐富的專家的專業知識,他們會根據您的個人要求和標準為您提供有根據的產品選擇建議。此外,我們將自己視為客戶的創新合作伙伴公司專業于時鐘領域, 以為客戶提供最佳支持和快速上市為目標.因此,我們始終致力于發展超越競爭對手的競爭優勢和價值優勢,以便為我們的客戶確保這些優勢。最大限度地提高客戶滿意度是我們的宗旨,所有運營活動和行動的重點。您可以從目前最廣泛和最深入的頻率產生元件產品系列中進行選擇,例如振蕩石英晶體、石英和硅振蕩器,并受益于我們高度全面的技術支持 . 這種組合是獨一無二的。
PETERMANN-TECHNIK 的基石是支持、交付、質量、可靠性和降低成本。我們邀請所有客戶從我們的性能中受益,使他們能夠通過使用我們的高質量和極長壽命的頻率控制產品來開發安全工作的最終產品。畫出您的可能性和儲蓄潛力。
PETERMANN晶振的主打業務為石英晶體,石英晶體振蕩器,有源晶振等頻率控制元件,除了提供產品之外,彼得曼晶振公司還會為客戶制定專用的晶振方案,任何在市場上難找的封裝和頻點.彼得曼晶振,SMD-VCXO4晶振,SMD-VCXO4-05032-350WS100E-27.000MHZT晶振.

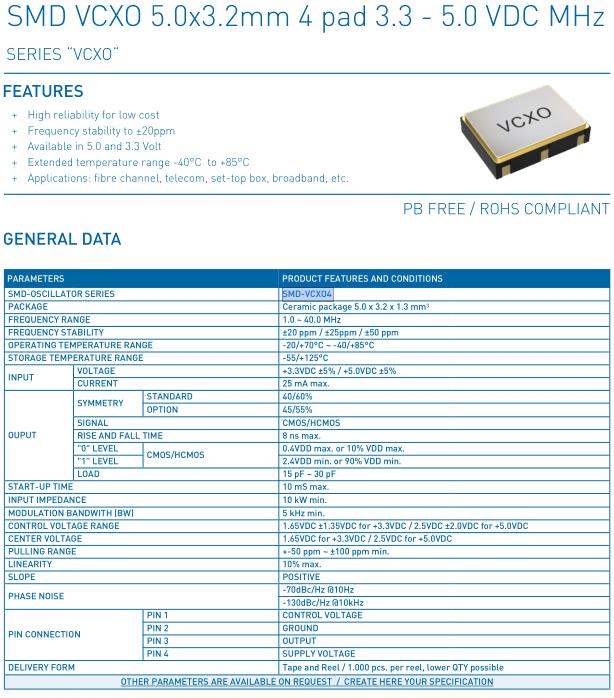

| PARAMETERS | PRODUCT FEATURES AND CONDITIONS | ||
| SMD-OSCILLATOR SERIES | SMD-VCXO4 | ||
| PACKAGE | Ceramic package 5.0 x 3.2 x 1.3 mm 3 | ||
| FREQUENCY RANGE | 1.0 ~ 40.0 MHz | ||
| FREQUENCY STABILITY | ±20 ppm / ±25ppm / ±50 ppm | ||
| OPERATING TEMPERATURE RANGE | -20/+70°C ~ -40/+85°C | ||
| STORAGE TEMPERATURE RANGE | -55/+125°C | ||
| INPUT | VOLTAGE | +3.3VDC ±5% / +5.0VDC ±5% | |
| CURRENT | 25 mA max. | ||
| OUPUT | SYMMETRY | STANDARD | 40/60% |
| OPTION | 45/55% | ||
| SIGNAL | CMOS/HCMOS | ||
| RISE AND FALL TIME | 8 ns max. | ||
| 0 LEVEL | CMOS/HCMOS | 0.4VDD max. or 10% VDD max. | |
| 1 LEVEL | 2.4VDD min. or 90% VDD min. | ||
| LOAD | 15 pF ~ 30 pF | ||
| START-UP TIME | 10 mS max. | ||
| INPUT IMPEDANCE | 10 kW min. | ||
| MODULATION BANDWITH (BW) | 5 kHz min. | ||
| CONTROL VOLTAGE RANGE | 1.65VDC ±1.35VDC for +3.3VDC / 2.5VDC ±2.0VDC for +5.0VDC | ||
| CENTER VOLTAGE | 1.65VDC for +3.3VDC / 2.5VDC for +5.0VDC | ||
| PULLING RANGE | +-50 ppm ~ ±100 ppm min. | ||
| LINEARITY | 10% max. | ||
| SLOPE | POSITIVE | ||
| PHASE NOISE | -70dBc/Hz @10Hz | ||
| -130dBc/Hz @10kHz | |||

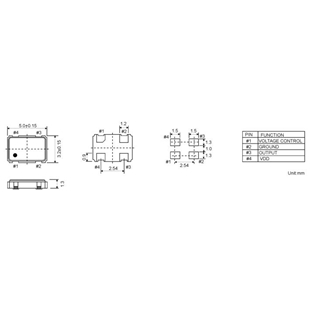

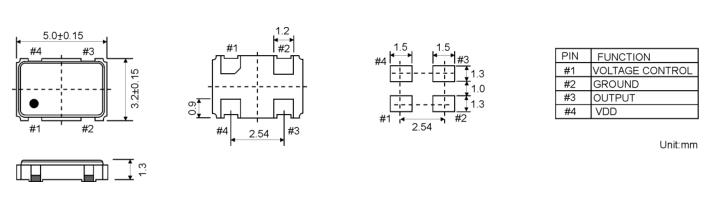

| PIN CONNECTION | PIN 1 | CONTROL VOLTAGE | |
| PIN 2 | GROUND | ||
| PIN 3 | OUTPUT | ||
| PIN 4 | SUPPLY VOLTAGE | ||
| DELIVERY FORM | Tape and Reel / 1.000 pcs. per reel, lower QTY possible | ||
     耐焊性:
	      將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
	粘合劑
	請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
	機械振動的影響
	當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
	熱影響
	重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
	安裝方向
	振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
	通電
	不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
	負載電容
	有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).彼得曼晶振,SMD-VCXO4晶振,SMD-VCXO4-05032-350WS100E-27.000MHZT晶振.
