更多>>- 規格型號:22377878
 - 頻率:10~52MHZ
 - 尺寸:5.0*3.2mm
 - 產品描述:Wi2Wi晶振,TV05晶振,TV0525000XWND3RX晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度...

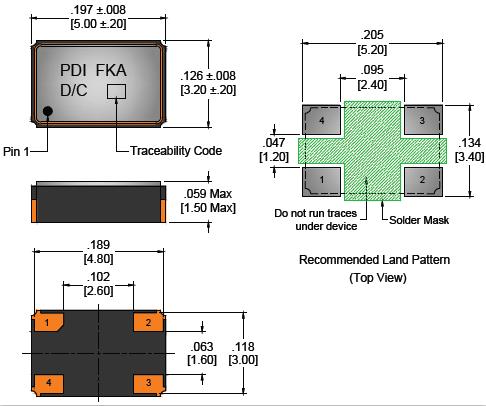

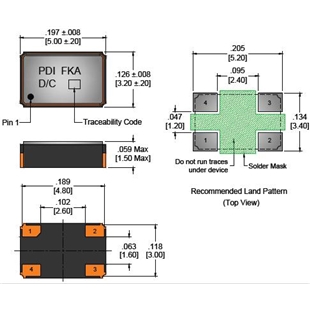

Wi2Wi晶振,TV05晶振,TV0525000XWND3RX晶振
航欄(10).jpg)
     Wi2Wi晶振,TV05晶振,TV0525000XWND3RX晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
	   Wi2Wi該公司成立于2005年,總部位于加利福尼亞州圣何塞,是一家垂直整合技術公司,設計,制造和銷售高性能,低功耗無線連接解決方案,全球?qū)Ш叫l(wèi)星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的產品和增值服務提供高度集成,堅固耐用,可靠的多協議無線執行器,內置軟件,以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網(IoT),機器對機器(M2M),航空電子,空間和政府贊助項目市場的眾多應用。
    威爾威晶振是美國領先的頻率元件制造商,總部位于加利福尼亞州的圣何塞,英文名稱WI2WI Crystal.Wi2Wi晶振自成立以來專注于研發生產石英晶振,貼片晶振,TCXO振蕩器.Wi2Wi晶振,TV05晶振,TV0525000XWND3RX晶振.

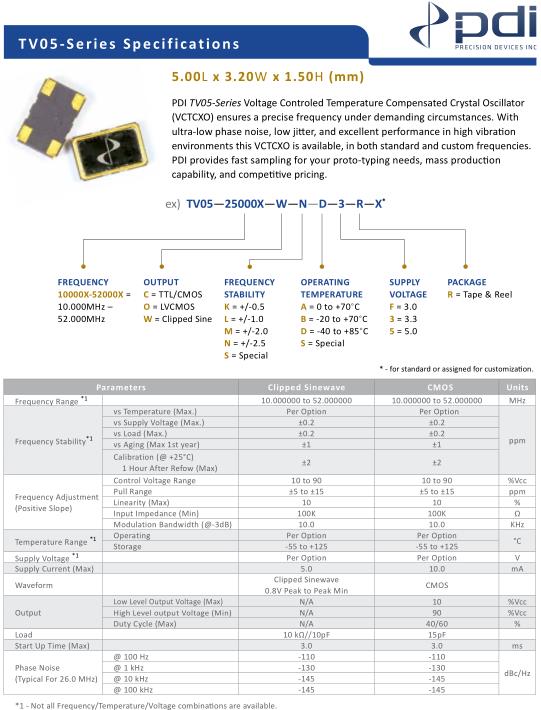

| Parameters -Wi2Wi晶振-TV05晶振 | Clipped Sinewave | CMOS | Units | |
| Frequency Range *1 | 10.000000 to 52.000000 | 10.000000 to 52.000000 | MHz | |
| Frequency Stability *1 | vs Temperature (Max.) | Per Option | Per Option | ppm |
| vs Supply Voltage (Max.) | ±0.2 | ±0.2 | ||
| vs Load (Max.) | ±0.2 | ±0.2 | ||
| vs Aging (Max 1st year) | ±1 | ±1 | ||
|
				Calibration (@ +25°C) 1 Hour After Refow (Max)  |
			±2 | ±2 | ||
|
				Frequency Adjustment (Positive Slope)  |
			Control Voltage Range | 10 to 90 | 10 to 90 | %Vcc |
| Pull Range | ±5 to ±15 | ±5 to ±15 | ppm | |
| Linearity (Max) | 10 | 10 | % | |
| Input Impedance (Min) | 100K | 100K | Ω | |
| Modulation Bandwidth (@-3dB) | 10.0 | 10.0 | KHz | |
| Temperature Range *1 | Operating | Per Option | Per Option | °C |
| Storage | -55 to +125 | -55 to +125 | ||
| Supply Voltage *1 | Per Option | Per Option | V | |
| Supply Current (Max) | 5.0 | 10.0 | mA | |
| Waveform |
				Clipped Sinewave 0.8V Peak to Peak Min  |
			CMOS | ||
| Output | Low Level Output Voltage (Max) | N/A | 10 | %Vcc |
| High Level output Voltage (Min) | N/A | 90 | %Vcc | |
| Duty Cycle (Max) | N/A | 40/60 | % | |
| Load | 10 kΩ//10pF | 15pF | ||
| Start Up Time (Max) | 3.0 | 3.0 | ms | |
|
				Phase Noise (Typical For 26.0 MHz)  |
			@ 100 Hz | -110 | -110 | dBc/Hz |
| @ 1 kHz | -130 | -130 | ||
| @ 10 kHz | -145 | -145 | ||
| @ 100 kHz | -145 | -145 | ||
    自動安裝時的沖擊:石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Wi2Wi晶振,TV05晶振,TV0525000XWND3RX晶振.
