- 規格型號：82039055
- 頻率：32.768KHZ
- 尺寸：3.2*1.5mm
- 產品描述：日本愛普生晶振FC-135,Q13FC1350000500水晶振動子,EPSON晶振,SMD晶振,無源晶振,貼片諧振器,時鐘晶體,32.768KHZ貼片晶體,音叉晶體,水晶振動子,陶瓷晶振,型號FC-135,編碼Q13FC1350000500一款陶瓷面貼片型的無源晶體,尺寸...

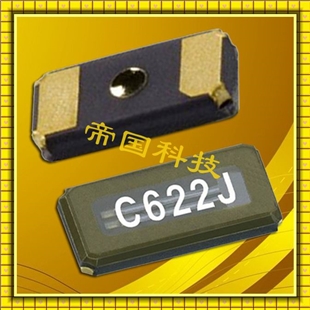

日本愛普生晶振FC-135,Q13FC1350000500水晶振動子
.jpg)
日本愛普生晶振FC-135,Q13FC1350000500水晶振動子,EPSON晶振,SMD晶振,無源晶振,貼片諧振器,時鐘晶體,32.768KHZ貼片晶體,音叉晶體,水晶振動子,陶瓷晶振,型號FC-135,編碼Q13FC1350000500一款陶瓷面貼片型的無源晶體,尺寸為3215mm,頻率為32.768KHZ,負載電容12.5pF,精度±10ppm,工作溫度-40~+85°C,產品性能優越,成本低廉,適合用于電子設備,智能家居,鐘表應用等領域.Q13FC1350001000晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.日本愛普生晶振FC-135,Q13FC1350000500水晶振動子
| 晶振參數 | 符號 | FC-135 | |
| 標準頻率 | fo | 32.768KHZ | |
| 存儲溫度 | T_stg | -40℃ ~ +125℃ | |
| 工作溫度 | T_use | -40℃ ~ +85℃ | |
| 頻率穩定度 | F_tol | ±10×10-6 Max | |
| 激進電平 | DL | 0.5uW Max | |
| 轉換溫度 | TI | ﹢25℃± 5℃ | |
| 拋物系數 | B | -0.04 ×10-6 /℃2 Max | |
| 耐沖擊性 | S.R | ±10 ×10-6 Max | |
| 負載電容 | CL | 12.5pF | |
| 串聯電阻(ESR) | R1 | 70KΩ Max | |
| 頻率老化 | F_aging | ± 3 ×10-6 /years Max | |
.jpg)
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會(huì )破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會(huì )破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.日本愛普生晶振FC-135,Q13FC1350000500水晶振動子
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會(huì )因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會(huì )導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會(huì )導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
熱影響
重復的溫度巨大變化可能會(huì )降低受損害的進口陶瓷晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會(huì )導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.日本愛普生晶振FC-135,Q13FC1350000500水晶振動子
通電
不建議從中間電位和/或極快速通電,否則會(huì )導致無法產生振蕩和/或非正常工作.
| 愛普生晶振編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q13FC1350000100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000400 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350000500 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000600 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350000800 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13FC1350000900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 9 pF | +/-8.0 ppm | -40 to +85 °C |
| Q13FC1350001000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 15 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001200 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350001700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13FC1350001900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 12.5 pF | -18.0/+22.0 ppm | -40 to +85 °C |
| Q13FC1350003900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768kHz | 7.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350004900 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350005700 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 10 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350006000 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13FC1350006100 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 6.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13FC1350006300 | 3.2 x 1.5 x 0.9 mm | FC-135 | 32.768000 kHz | 18 pF | +/-20.0 ppm | -40 to +85 °C |
