規格型號：81916758
頻率：20~50MHZ
尺寸：5.0*3.2mm
PDF
產品描述：FOX晶振,C1BA晶振,FC1BACBEI20.0晶振,?？怂闺娮映闪⒂?979年，是一家小型的家族企業，提供石英晶體和振蕩器。自那時起，該公司已發展成為美國電子市場上高精度，高可靠性頻率控制產品的領先供應商，全球擁有10,000多...

FOX晶振,C1BA晶振,FC1BACBEI20.0晶振,?？怂闺娮映闪⒂?979年，是一家小型的家族企業，提供石英晶體和振蕩器。自那時起，該公司已發展成為美國電子市場上高精度，高可靠性頻率控制產品的領先供應商，全球擁有10,000多家客戶。
研發部門是過去32年來公司持續增長的重要推動力。?？怂构こ處熞呀涢_發出數百種產品，為晶體和振蕩器的性能，精度和可靠性設定了新的標準，并且為了縮短交付周期以滿足不斷增長的業務需求。
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.FOX晶振,C1BA晶振,FC1BACBEI20.0晶振.

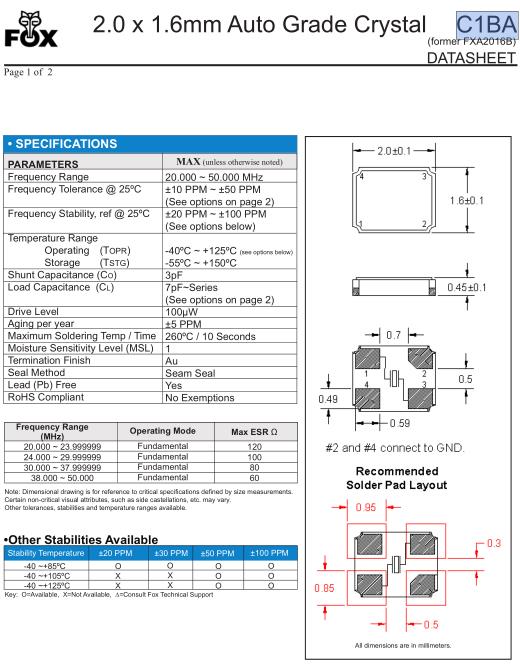

FOX晶振	單位	C1BA晶振	石英晶振基本條件
標準頻率	f_nom	20~50MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 ~ ±50 × 10^-6 ,±20 × 10^-6 ,±100 × 10^-6 參見下面的選項	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.luck-168.com.cn/
頻率溫度特征	f_tem	±10 × 10^-6~±100 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	3pF,7pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。FOX晶振,C1BA晶振,FC1BACBEI20.0晶振.
