更多>>- 規格型號:77187177
 - 頻率:1.5~200MHZ
 - 尺寸:7.0*5.0mm
 - 產品描述:Quarztechnik晶振,QTPX7晶振,7050mm有源晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精...

Quarztechnik晶振,QTPX7晶振,7050mm有源晶振
.jpg)
    Quarztechnik晶振,QTPX7晶振,7050mm有源晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.Quarztechnik晶振公司作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史,我們生產各種產品 - 從通道晶體,振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用,如用于制造振蕩器和壓力,溫度和質量敏感傳感器元件的精密晶體。
Quarztechnik晶振是德國先進頻率控制元器件供應商代表,從業50多年來,Quarztechnik Crystal一直處于技術前沿的地位,夸克晶振是翻譯后的中文名字,目前在中國大陸市場嶄露頭,漸漸被業界更多人知道Quarztechnik晶振,并得到市場的認可,一直致力于研發生產更多優質的晶振產品,包括有源晶振,差分晶振以及石英晶體振蕩器等產品.Quarztechnik晶振,QTPX7晶振,7050mm有源晶振.

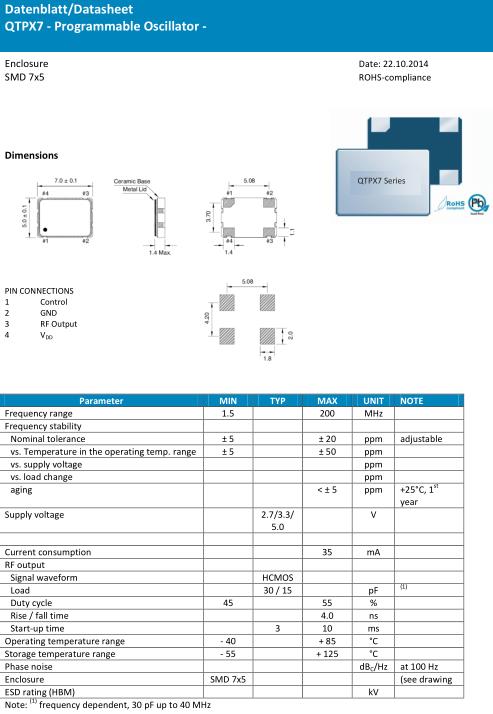

| Parameter | MIN | TYP | MAX | UNIT | NOTE |
| Frequency range 1.5 200 MHz | 1.5 | 200 | MHz | ||
| Frequency stability | |||||
| Nominal tolerance ± 5 ± 20 ppm adjustable | ± 5 | ± 20 | ppm | adjustable | |
| vs. Temperature in the operating temp. range | ± 5 | ± 50 | ppm | ||
| vs. supply voltage | ppm | ||||
| vs. load change | ppm | ||||
| aging | < ± 5 | ppm | +25°C, 1 st year | ||
| Supply voltage | 2.7/3.3/5.0 | V | |||
| Current consumption | 35 | mA | |||
| RF output | |||||
| Signal waveform | HCMOS | ||||
| Load | 30 / 15 | pF | (1) | ||
| Duty cycle | 45 | 55% | % | ||
| Rise / fall time | 4.0 | ns | |||
| Start-up time | 3 | 10 | ms | ||
| Operating temperature range | -40 | 85 | °C | ||
| Storage temperature range | -55 | 125 | °C | ||
| Phase noise | dB C /Hz | at 100 Hz | |||
| Enclosure |
				SMD 7x5  |

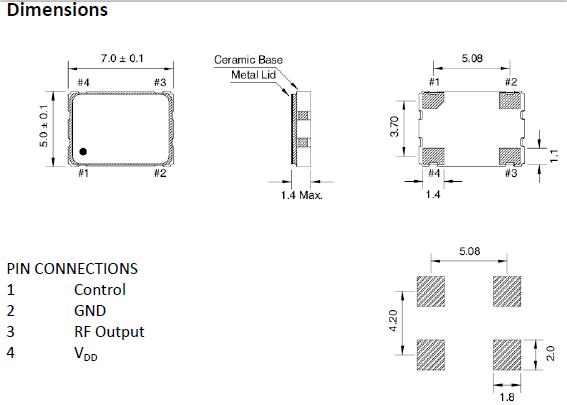

			(see drawing | |||
| ESD rating (HBM) | kV | ||||
| Note: (1) frequency dependent, 30 pF up to 40 MHz | |||||
     耐焊性:
	      將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
	粘合劑
	請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.)
	機械振動的影響
	當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
	熱影響
	重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
	安裝方向
	振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
	通電
	不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
	負載電容
	有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).Quarztechnik晶振,QTPX7晶振,7050mm有源晶振.
